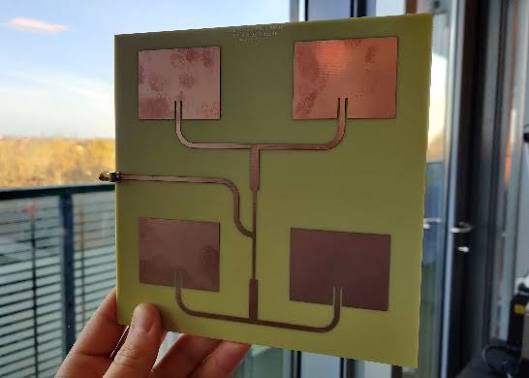

Патч-антени — це пласкі спрямовані антени, які працюють не на всі боки, а в певному секторі. У системах БПЛА їх частіше ставлять на приймальній стороні: на пульті, окулярах, наземній станції або ретрансляторі. На самому коптері зазвичай використовують компактні кругові чи штирьові моделі, бо дрон постійно змінює положення в повітрі.
Роль патч-антени — прийняти або передати сигнал у потрібному напрямку з меншими втратами. Для FPV це може бути відеоканал, для керування — канал зв’язку між оператором і дроном. Якщо всеспрямована антена дає ширше покриття, то патч концентрує роботу в секторі й допомагає отримати стабільніший сигнал на дистанції.
Які характеристики важливі для вибору патч-антен
Перший параметр — частота. Патч має працювати в тому самому діапазоні, що й передавач або приймач: наприклад 1.2 ГГц, 2.4 ГГц, 5.8 ГГц чи інший робочий канал конкретного обладнання. Помилка в частоті одразу знижує ефективність, навіть якщо корпус і роз’єм виглядають якісно.
Другий параметр — посилення в dBi. Більше посилення не завжди означає кращий результат. Чим вужча діаграма спрямованості, тим точніше антену потрібно направляти на дрон. Для статичної точки це нормально, але під час активного маневрування надто вузький сектор може швидко втратити сигнал.
Також важливі поляризація, КСХ, тип роз’єму й кабель. Поляризація має збігатися з другою антеною: RHCP, LHCP або лінійна. Роз’єм SMA чи RP-SMA повинен підходити без зайвих перехідників, бо кожен перехід додає втрати.
Чому варто детально підбирати антену
Антени для дронів працюють у комплекті з передавачем, приймачем, кабелем і живленням. Якщо патч не потрапляє в потрібний діапазон, має погане узгодження або слабке кріплення, проблема проявиться не в описі, а в польоті: картинка почне сипатися, керування стане нестабільним, а дальність буде нижчою за очікувану.
Перевірені виробники зазвичай вказують частотний діапазон, посилення, поляризацію, ширину променя, тип роз’єму й допустимі умови використання. Для військових це важливо, бо зв’язок із БПЛА не має залежати від неточних характеристик або неякісного кабелю.
Як підібрати патч-антену
- Звірити частоту з приймачем або передавачем.
- Вибрати поляризацію під другу антену в системі.
- Оцінити посилення й ширину сектора під реальну задачу.
- Перевірити роз’єм, довжину кабелю та втрати на ньому.
- Подивитися на корпус, герметичність і надійність кріплення.
Патч-антена не працює окремо від решти вузла зв’язку. До неї часто одразу потрібні антени іншого типу, кабелі, перехідники, кронштейни або приймач. Коли такі елементи підбирають разом, легше не помилитися з частотою, поляризацією й роз’ємами; для цього доречний магазин Flash Army, де можна зібрати комплект під конкретну систему БПЛА.
